Capa de núcleo

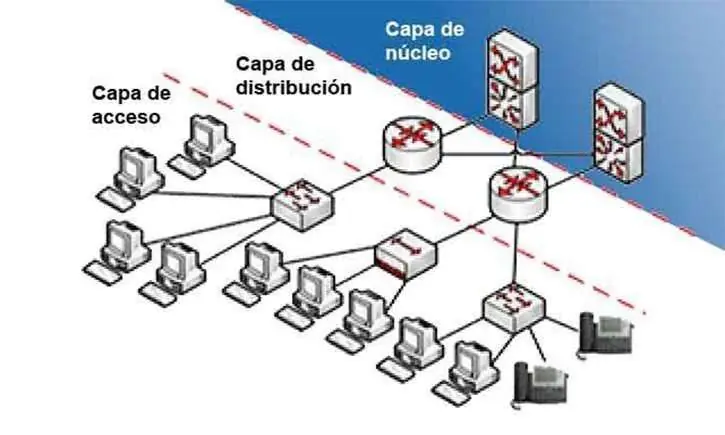

La capa de núcleo o capa core es una de las capas del diseño jerárquico de una red. Es el backbone de una red. Es una capa de backbone con conexiones redundantes (de respaldo). Representa una capa troncal entre las redes dispersas. Es la encargada de transportar grandes cantidades de datos entre diferentes redes. Proporciona un transporte rápido entre los switches de distribución.

La capa de núcleo es fundamental para la interconectividad entre los dispositivos de capa de distribución. Agrega el tráfico de todos los dispositivos de la capa de distribución, por lo tanto debe poder enviar grandes cantidades de datos rápidamente. Debe tener una alta disponibilidad y debe ser redundante.

En algunos casos, no es necesario mantener las capas de distribución y de núcleo separadas. En esta situación, tendremos un diseño de dos niveles, también conocido como “diseño de red de núcleo contraído”.

Funciones de la capa de núcleo

Las funciones que proporciona la capa de núcleo en un diseño de red de tres capas son:

• Proporcionar switching de alta velocidad (es decir, un transporte rápido)
• Proporcionar confiabilidad y tolerancia a fallas
• Lograr la escalabilidad mediante equipos más rápidos y no con más equipos
• Evitar la manipulación de paquetes que implica una gran exigencia para la CPU a causa de la seguridad, la inspección, la clasificación de la calidad de servicio (QoS) u otros procesos
• Combinarse con la capa de distribución para proporcionar un diseño contraído
• Proporcionar aislamiento de fallas y conectividad backbone de switch de alta velocidad
• Transportar los datos con rapidez

Dispositivos de la capa de núcleo

Los objetivos de la capa núcleo son proporcionar un 100% de tiempo de actividad, maximizar el rendimiento y facilitar el crecimiento de la red.

Los dispositivos de networking que se ubican en la capa de núcleo suelen incluir switches y routers de alta velocidad muy eficaces.

Los dispositivos en la capa de núcleo están diseñados para conmutar paquetes lo más rápido posible e interconectar varios componentes de campus, como módulos de distribución, módulos de servicio, el centro de datos y el perímetro de la WAN.

Routers de alta velocidad

• Se ubican en la capa de núcleo
• Proporcionan conmutación de paquetes a alta velocidad
• Son tolerantes a fallas

Ejemplo de dispositivos de la capa de núcleo

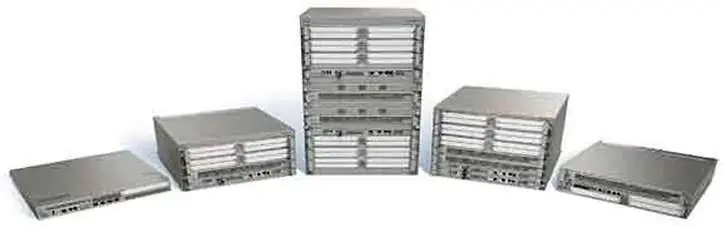

Routers cisco asr 1000: dispositivo altamente seguro y de alto rendimiento. Alta capacidad de recuperación y redundancia de software. Encendido instántaneo y alta disponibilidad.

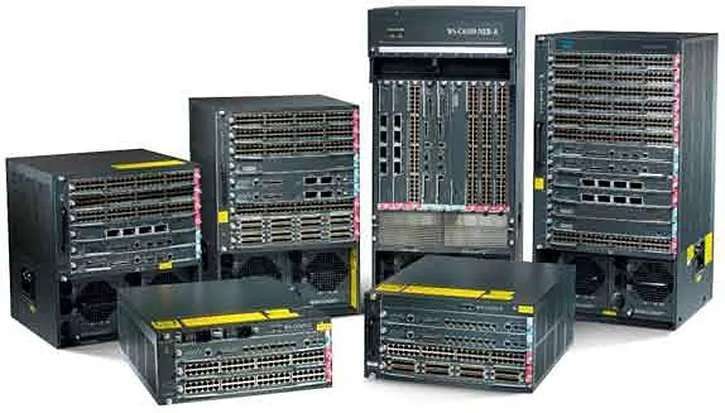

Switches cisco catalyst 6500: Este switch ofrece servicios integrales de red, con alto rendimiento y escalabilidad, optimizado para el núcleo del campus.

Si conoces más información sobre la capa de núcleo del diseño de jerárquico de red de tres capas o de cisco y sus dispositivos, deja tu comentario.
