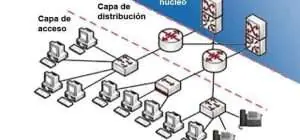

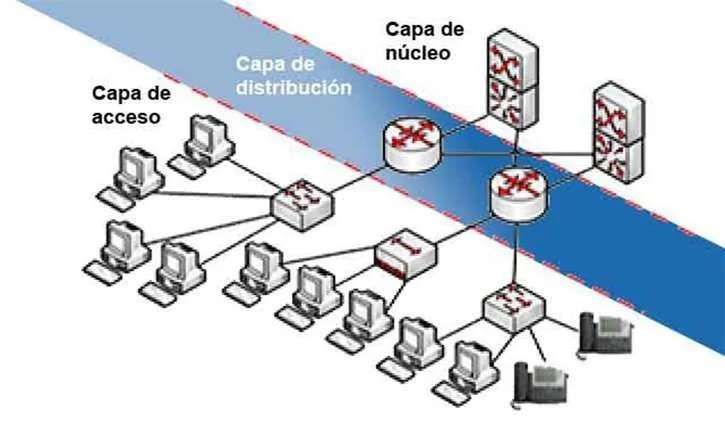

Capa de distribución

La capa de distribución es una de las capas del diseño jerárquico de una red. Es la encargada de conectar redes locales independientes y controlar el tráfico que circula entre ellas. Está diseñada para interconectar redes, no hosts individuales.

La capa de distribución garantiza que el tráfico entre los hosts de una red local Ethernet siga siendo local y sólo se transfiere el tráfico que está destinado a otras redes.

La capa de distribución filtra el tráfico entrante y saliente para administrar la seguridad y el tráfico. Proporciona una conectividad basada en políticas y controla el límite entre las capas de acceso y de núcleo. Agrega los datos recibidos de la capa de acceso antes de que se transmitan a la capa núcleo.

Funciones de la capa de distribución

Las funciones que proporciona la capa de distribución en un diseño de red de tres capas son:

• Agregar redes de armario de cableado a gran escala
• Agregar dominios de difusión de capa 2 y límites de routing de capa 3
• Proporcionar funciones inteligentes de switching, de routing y de política de acceso a la red para acceder al resto de la red
• Proporcionar una alta disponibilidad al usuario final mediante los switches de capa de distribución redundantes, y rutas de igual costo al núcleo
• Proporcionar servicios diferenciados a distintas clases de aplicaciones de servicio en el perímetro de la red
• Proporcionar un límite de control entre las otras capas

La capa de distribución se crea cuando se conectan entre sí los dispositivos de la capa de acceso, hubs y switches, a través de los dispositivos de la capa de distribución, los routers. Los dispositivos de la capa de acceso se conectan entre sí a través de dispositivos de la capa de distribución.

Dispositivos de la capa de distribución

Los dispositivos de networking que se ubican en la capa de distribución suelen ser los routers y los switches multicapa.

El dispositivo de capa de distribución es el centro en los armarios de cableado. Para segmentar los grupos de trabajo y aislar los problemas de la red, se utiliza un router o un switch multicapa.

Routers de la capa de distribución

• Se ubica en la capa de distribución
• Conectan las redes locales entre sí
• Dirigen el tráfico y pueden decodificar y leer los mensajes que reciben
• Uutilizan direcciones IP para reenviar paquetes a otras redes
• Un puerto de router se conecta a la conexión WAN y los otros puertos se conectan a las LAN corporativas
• Es el gateway, la puerta de salida o la ruta hacia el exterior, para las LANs

Ejemplo de router

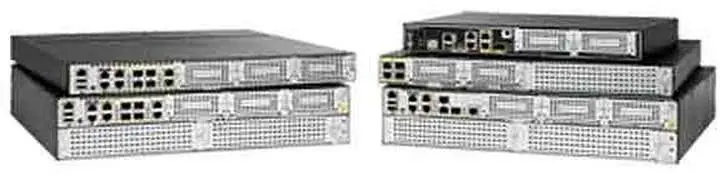

• Routers cisco 4000 series: La serie 4000 representa una arquitectura de servicios múltiples para sucursales. Ayuda a conectar a cualquier usuario a través de cualquier conexión, y ofrecer una experiencia de usuario superior.

Switches multicapa

• Es un switch que realiza conmutación de capa 3
• Pueden tener tanto interfaces virtuales como puertos enrutados en el mismo switch
• Reenvían el tráfico de capa 2 o capa 3 mediante hardware, lo que contribuye a un routing más veloz.

Ejemplo de switch multicapa

• Switches cisco mds 9000: Este switch permite reducir costos y aumentar la disponibilidad gracias a sus componentes totalmente redundantes y diseño tolerante a fallos.
